共计 889 个字符,预计需要花费 3 分钟才能阅读完成。
生成系统功能模块图

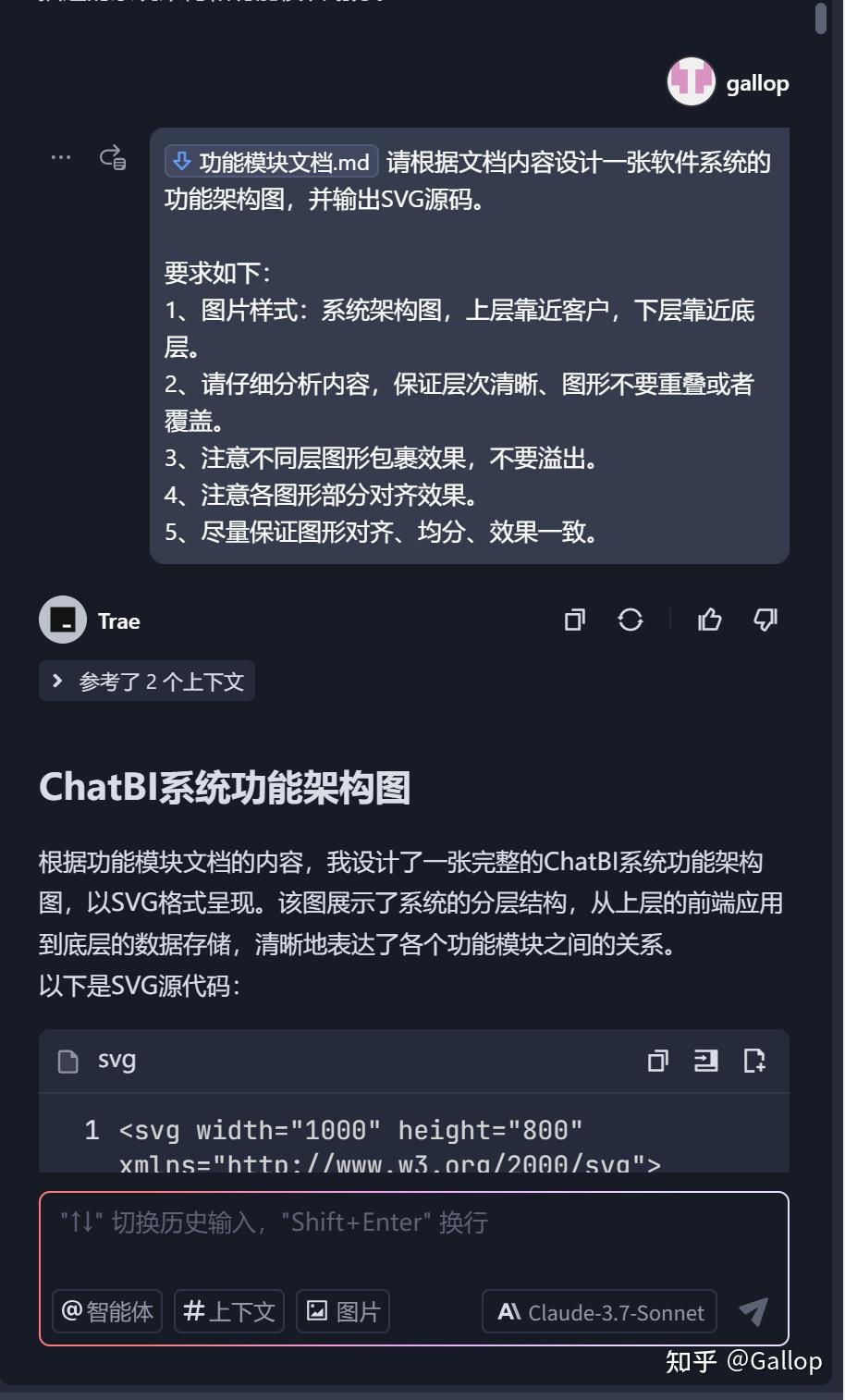

1、根据《功能模块文档.md》的内容,利用 AI 生成系统的功能架构图:

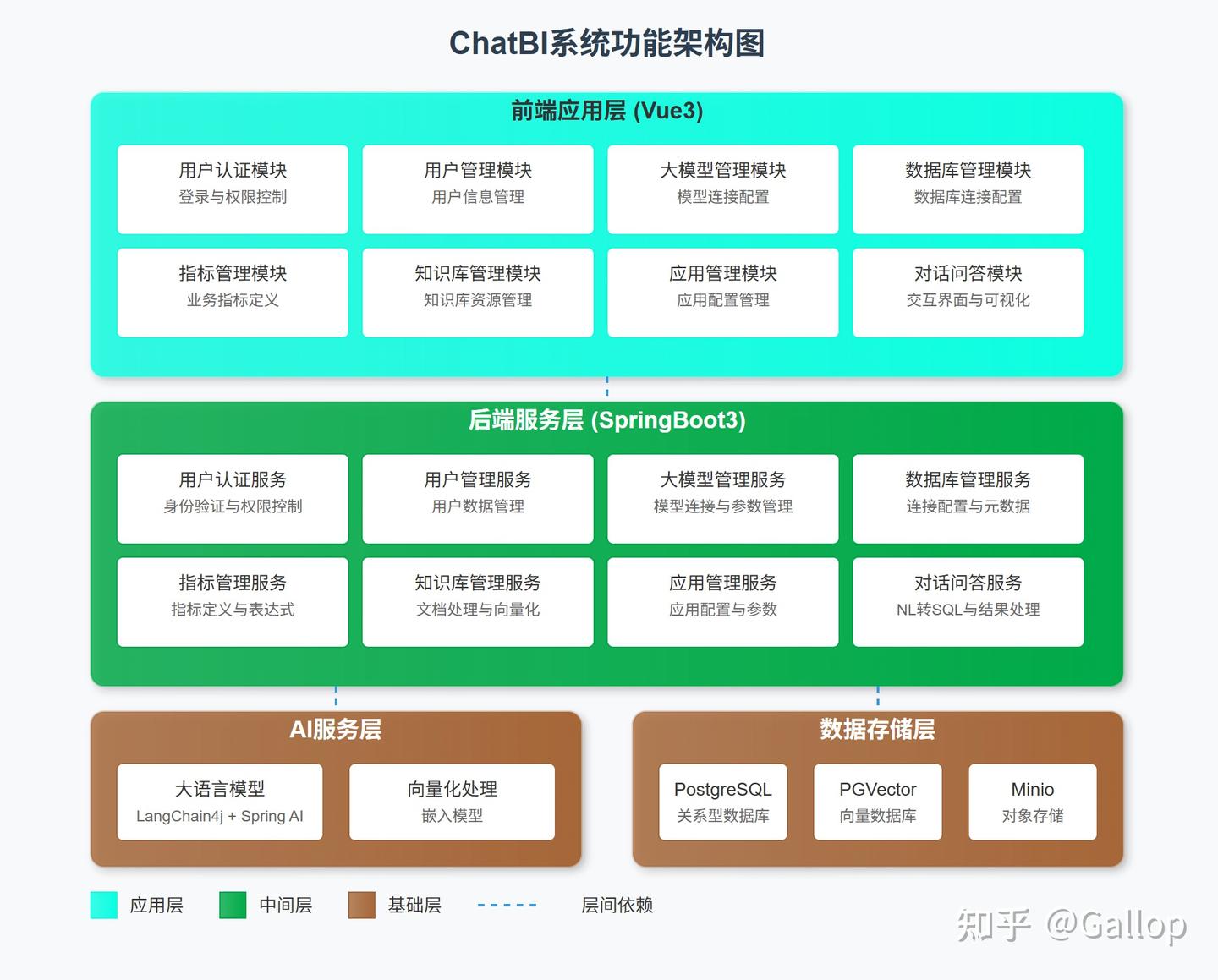

2、将生成的 svg 源码保存为.svg 格式,得到的功能架构图如下所示:

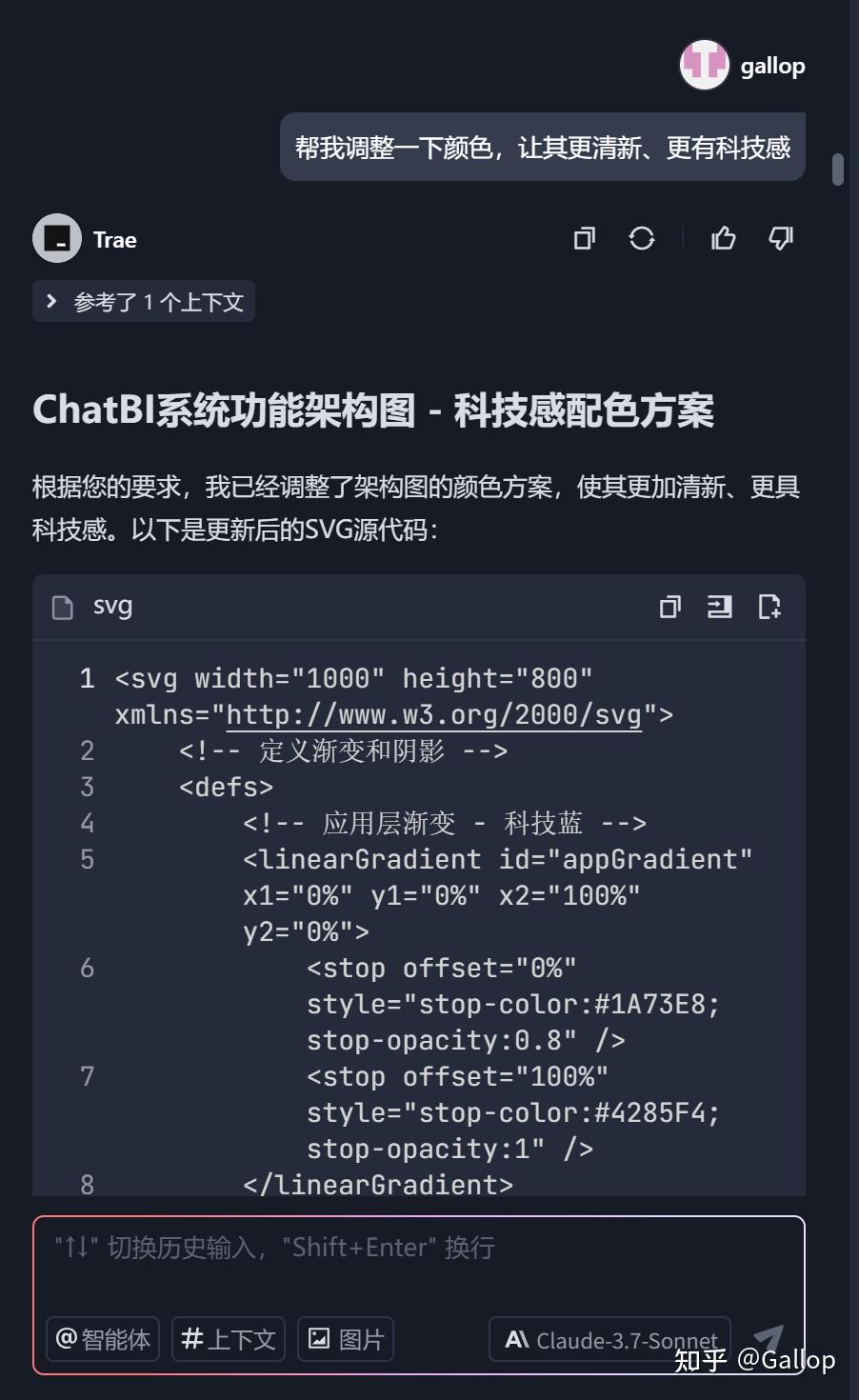

3、若对图像的颜色不满意,可以让 AI 进行调整:

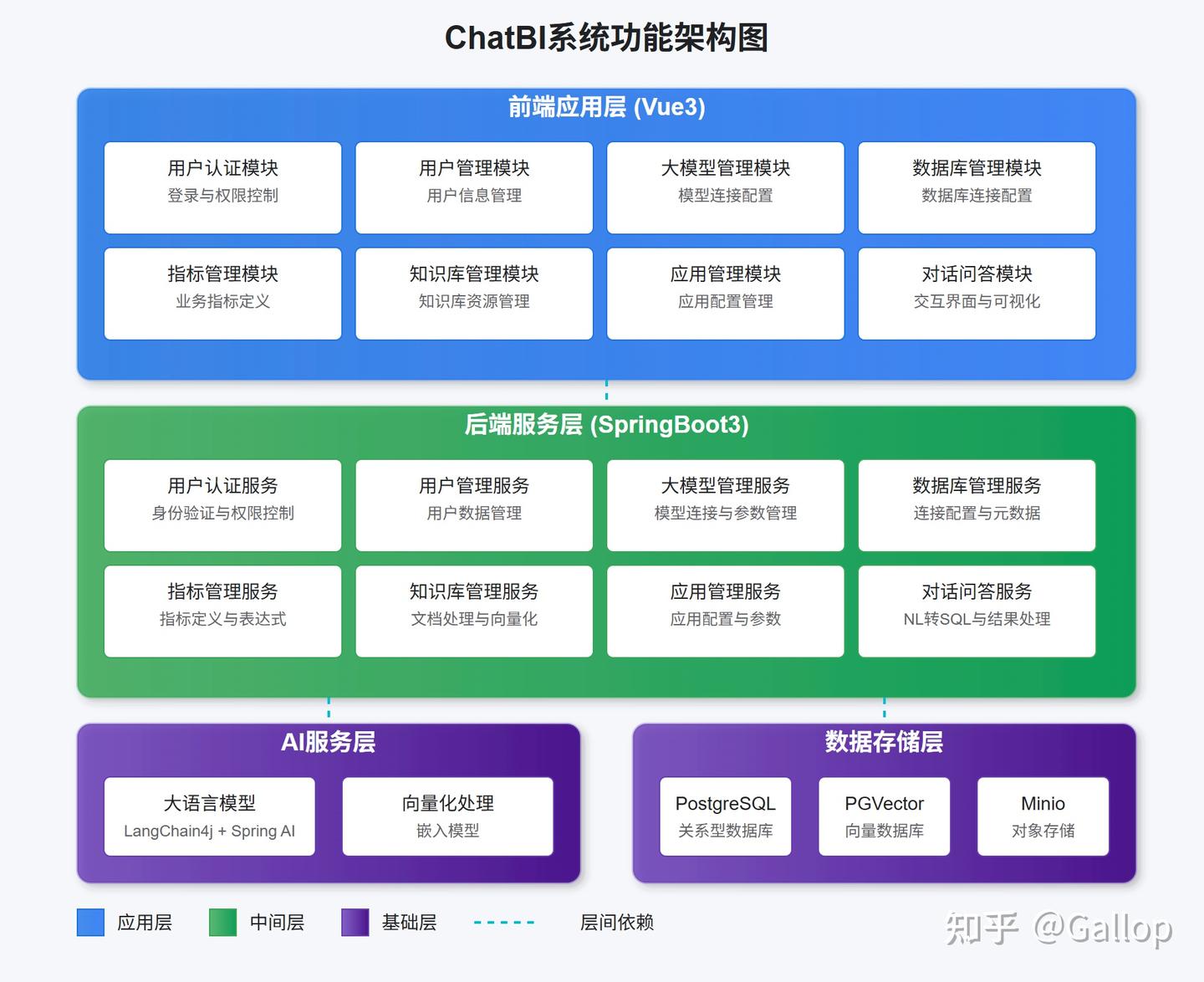

4、随后重新生成 svg 文件:

通过与 AI 的简易对话,轻松生成系统功能模块图,难道不简单吗?
生成系统架构图
1、同样是基于《功能模块文档.md》的内容,进行系统架构图的生成,并提出要求:

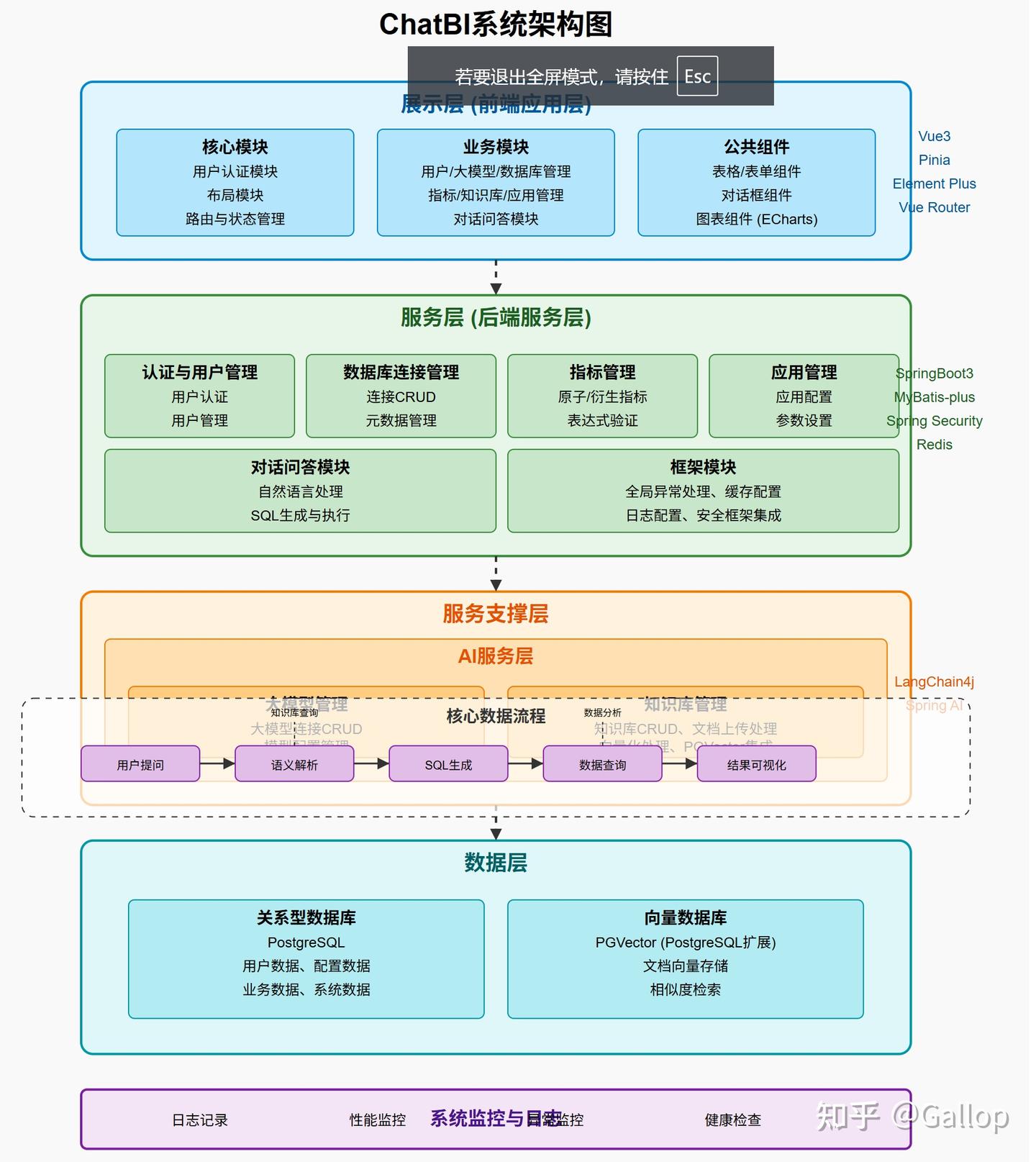

2、初步生成的架构图存在一些问题,“核心数据流程”框图与其他框图重叠了:

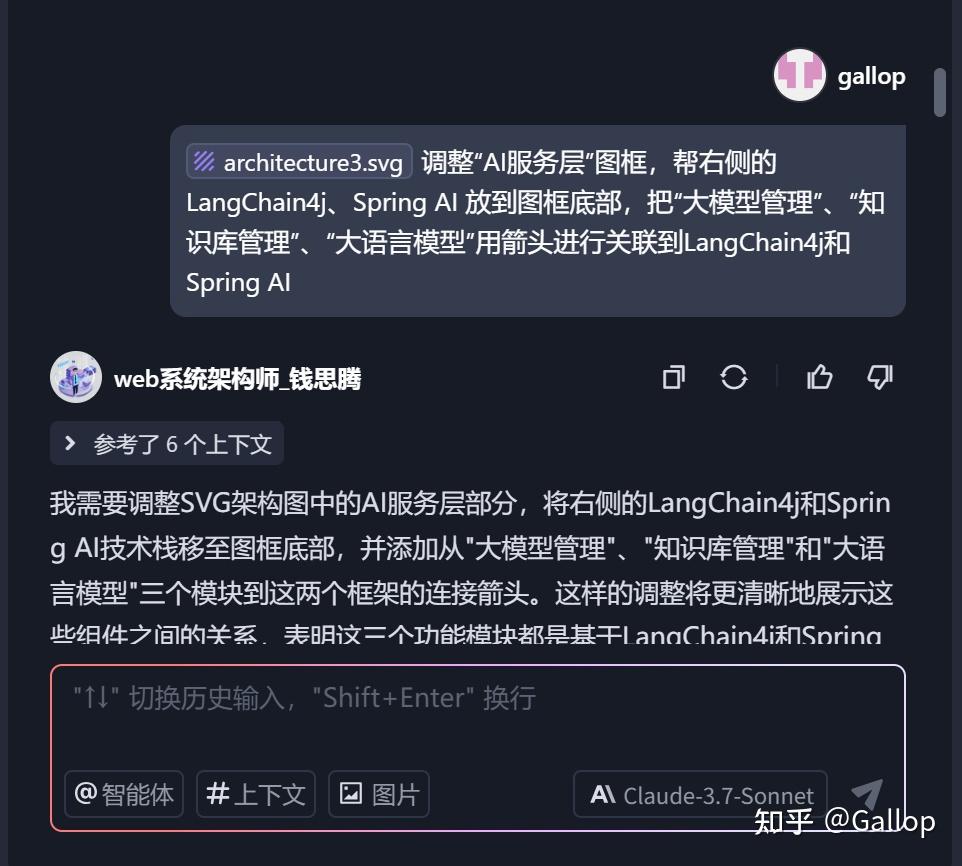

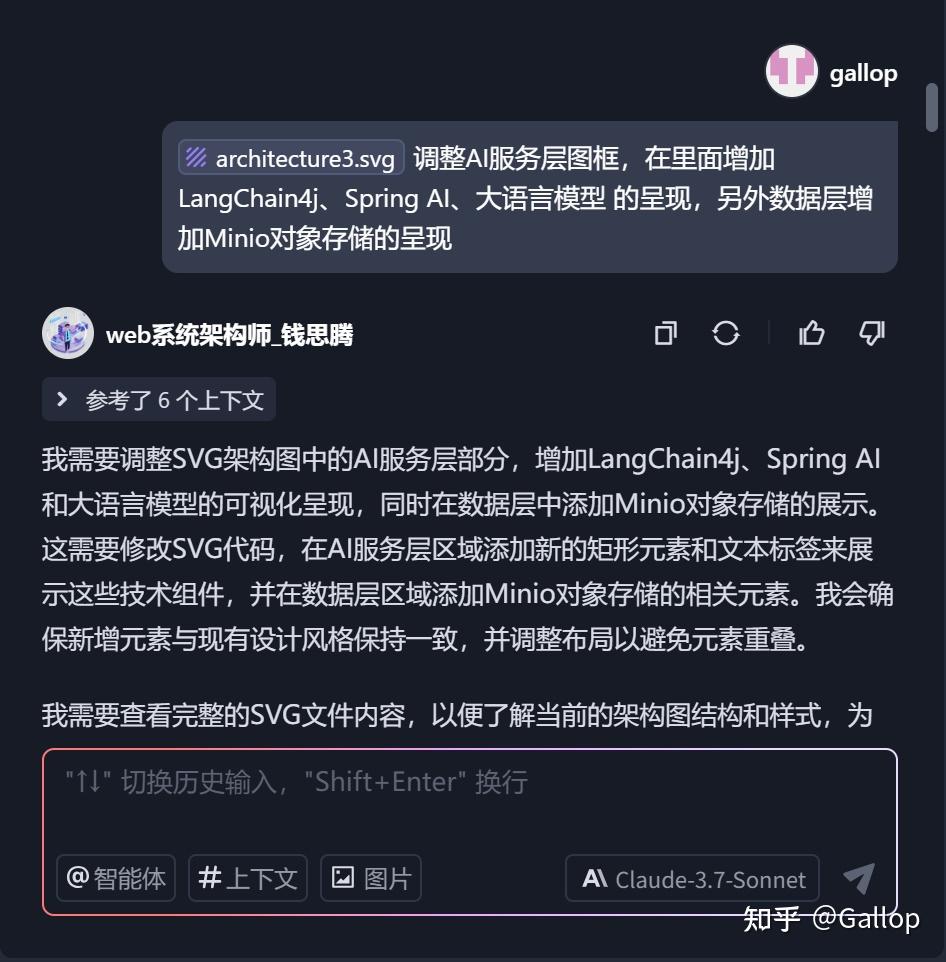

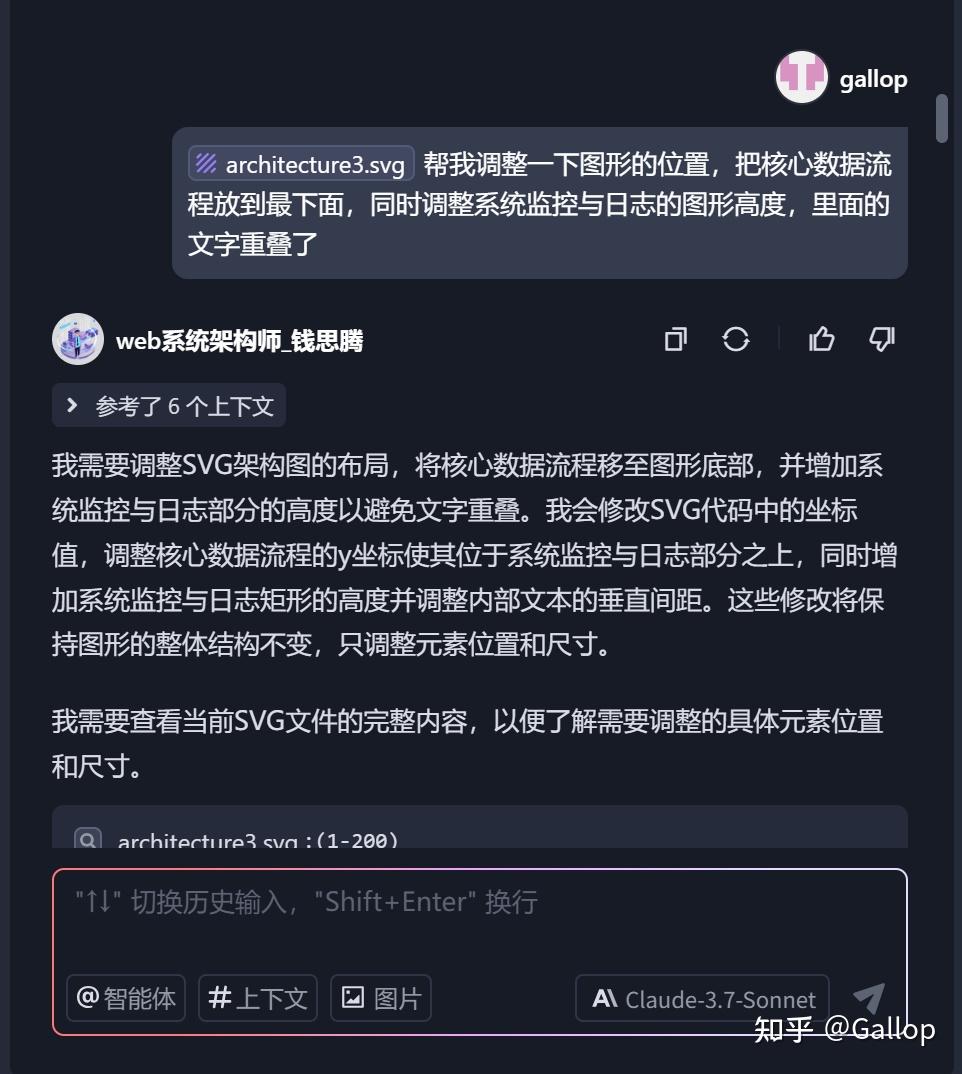

3、通过 Chat 模式进行实时调整:

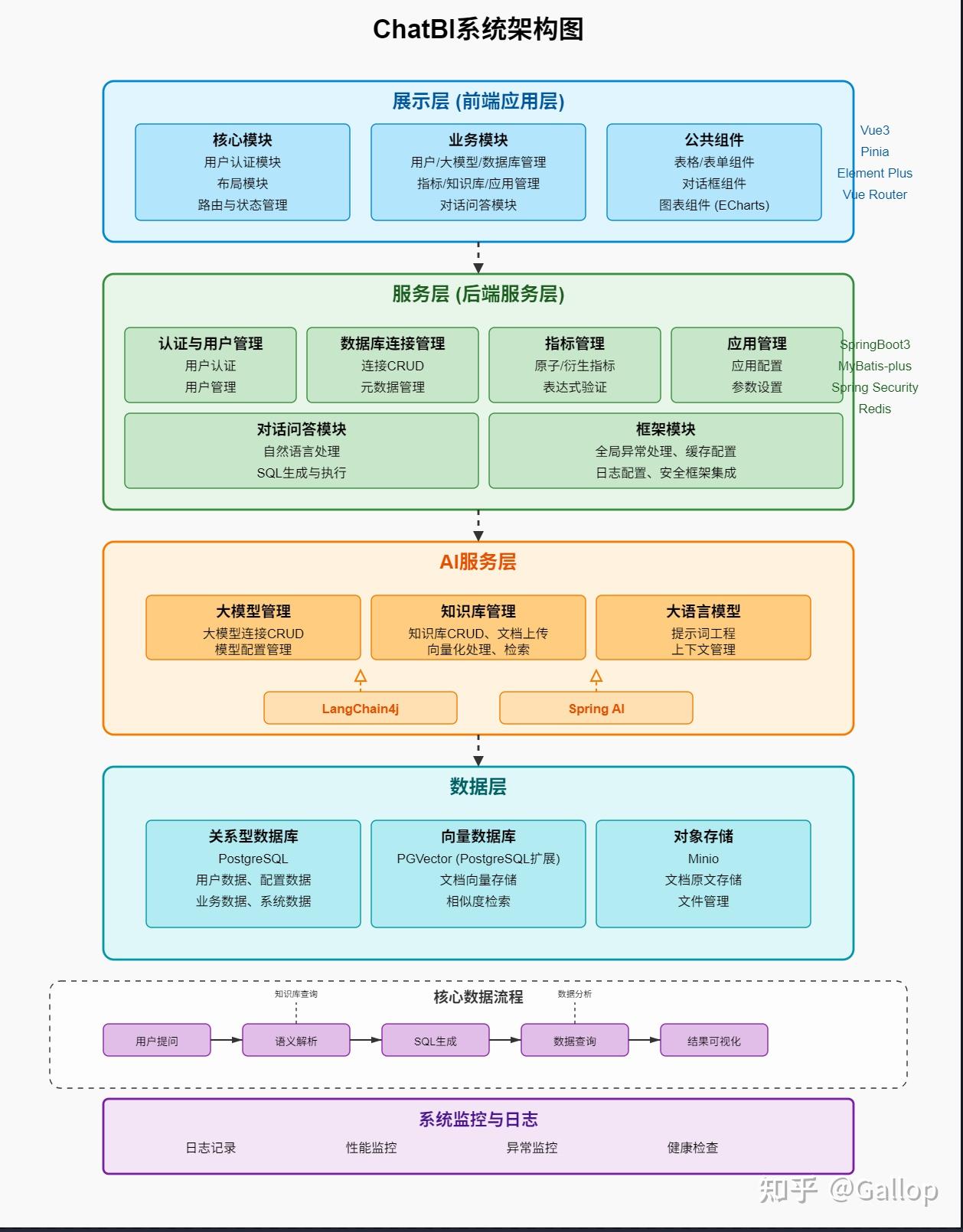

4、最终得到的系统架构图如下:

总结
在 AI 重构生产力的时代,像 Trae 这样的 AI 编码工具正在引发一场“程序员的平权运动”——过去需要三天手动绘制的图,现在只需三分钟便能生成可交付的架构方案。在使用 Trae 进行系统架构图设计时,开发者需关注以下几个实践要点:
1. 需求描述清晰化
必须明确项目的系统架构需求,理清系统所包含的核心模块、各模块之间的交互关系以及数据流向等关键信息。清晰梳理核心模块及其交互逻辑,运用“微服务架构 + 独立部署”等专业术语来明确需求,避免模糊的表述。例如:“设计电商系统,包括商品管理、订单处理和用户管理模块,需支持高并发。”
2. 多模态交互提升效率
可以上传手绘草图或参考案例(例如“其他项目的系统架构图”),结合文本补充功能细节,AI 生成的架构图将更加符合预期。
3. 边画边改不断优化
在生成后通过 Chat 模式进行实时调整:“将支付模块移动至用户认证的右侧,增加数据备份流程线”,通常经过 3 - 5 轮对话即可完善设计。
4. 版本管理防止数据遗失
利用 Trae 自带功能或项目文档系统,按“V1.0 基础版”“V2.0 优化版”进行命名保存,方便随时回溯架构的演变过程。


建议在生成架构图时,可以增加一些模板选择,方便不同项目需求的快速适应。
